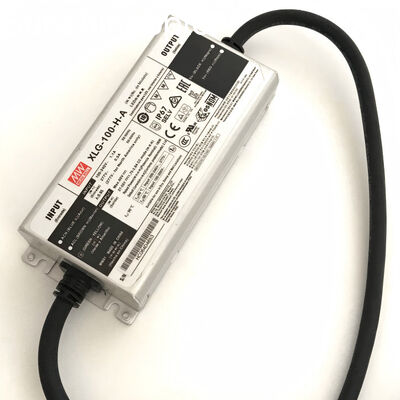

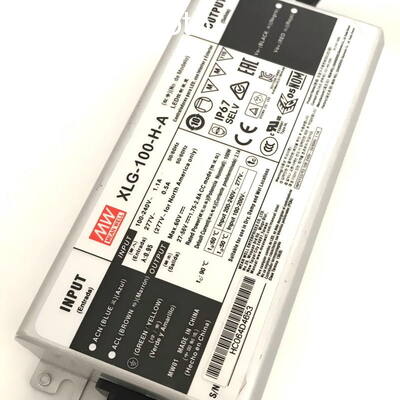

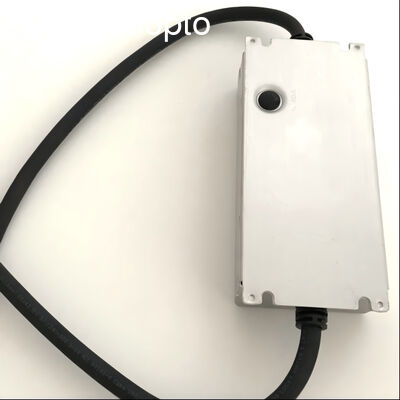

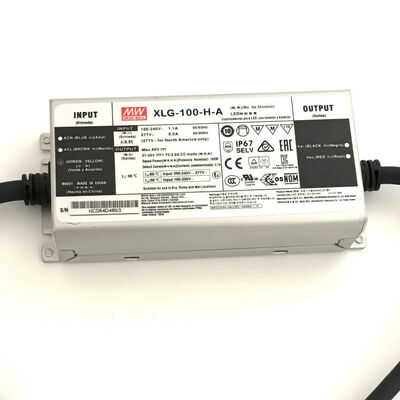

| ブランド名: | MEAN WELL |
| モデル番号: | XLG-100-HA |
| Moq: | 10 |
| 価格: | Negotiate |
| 支払条件: | T/T、Paypal、ウェスタン・ユニオン、お金のグラム |
| 補給能力: | 5000pcs/Months |
| 型番 | XLG-100-HA |
|---|---|
| 定格電流 | 2.1A |
| 定電流領域 | 27-56V |
| 定格電力 | AC100V-305V / 100W |
| 電流調整範囲 | 875-2780mA |
| 寸法と重量 | 140×63×32mm、0.58kg/セット |
| パッケージ | 24個/カートン、重量15kg |
XLG-100 シリーズは、定電力モードを備えた 100W LED AC/DC ドライバです。XLG-100 は 100 ～ 305vAC で動作し、700mA ～ 8000mA の範囲の異なる定格電流のモードを提供します。ファンレス設計による最大 92% の高効率のおかげで、シリーズ全体は自由空気対流下で -40℃ ～ +90℃のケース温度で動作することができます。メタ I ハウジングと IP67 の侵入保護の設計により、このシリーズは屋内と屋外の両方の用途に適合します。さらに、このシリーズは革新的な環境適応能力により、世界中の LED 照明器具が設置されるほとんどの場所で、あらゆる種類のアプリケーション環境に確実に LED を使用できます。
XLG-100 シリーズは、IEC61347/GB19510.1 および UL8750 国際安全規格の最新バージョンに準拠しています。出力および調光回路は、設置中のユーザーと照明システムの両方の安全を確保するための絶縁を備えた新しい規制に準拠した ISO 準拠です。
|
モデル |
XLG-100-12-A |
|
XLG-100-24-A |
|
|
||
|
|
直流電圧 |
12V |
24V |
||||
|
|
定電流RE祇園注.2 |
8.4~ 12V |
16.8～24V |
||||
|
|
定格電流 （デフォルト） |
8A |
4A |
||||
|
|
定格電力 |
96W |
96W |
||||
|
|
波紋 &ノイズ (最大。） 注記.3 |
150mVp-p |
240mVp-p |
||||
|
|
電流調整範囲 |
調整可能 A タイプのみ (内蔵ポテンショオーム経由)ター) |
|||||
|
4 ～ 8A |
2～4A |
||||||
|
出力 |
電圧許容差 注.4 |
±3 .0% |
±2 .0% |
||||
|
|
ラインレギュレーション |
±0 .5% |
±0 .5% |
||||
|
|
負荷規制 |
±2% |
±1% |
||||
|
|
セットアップ、立ち上がり時間 注.6 |
500MS 、 100MS/230VAC 、 1200MS 、 100MS/115VAC |
|||||
|
|
ホールドアップタイム (標準値) |
12MS/ 230VAC 12MS/ 115VAC |
|||||
|
|
電圧 範囲 注記.5 |
100～305VAC 142 ～431VDC (「静的特性」を参照してください)セクション） |
|||||
|
|
周波数範囲 |
47 ～63Hz |
|||||
|
|
力 要素 |
PF≥0 .97/115VAC 、PF≥0 .95/230VAC 、PF≥0 .92/277VAC@満杯 負荷 |
|||||
|
|
全高調波距離オーション |
THD< 10%(@負荷≥50%/115VAC ,230VAC; @負荷≥75%/277VAC) |
|||||
|
入力 |
効率 (標準値) |
92% |
92% |
||||
|
|
交流電流 |
1. 1A / 115VAC 0.5A / 230VAC 0.42A/277VAC |
|||||
|
|
突入電流(標準値) |
寒い 始める 50A(幅=300μs 測定された で 50% アイピーク)で 230VAC;あたり ネマ 410 |
|||||
|
|
マックス。 いいえ。の PSU の上 16A サーキットブレーカー |
8単位 (回路 ブレーカ の タイプ B)/ 14単位 (回路 ブレーカ の タイプ C)で 230VAC |
|||||
|
|
漏れ電流 |
<0 .75ミリアンペア / 277VAC |
|||||
|
|
いいえ 負荷 消費電力 |
いいえ 負荷 力 消費 <0 .5W(のために 標準 バージョン) |
|||||
|
モデル |
XLG-100-LA |
XLG-100-HA |
|
|
|
定格電流 （デフォルト） |
700ミリアンペア |
2100ミリアンペア |
|
|
評価済み 力 |
100W |
100W |
|
|
定電流RE祇園 |
71 ～ 142V |
27 ～ 56V |
|
|
フルパワー電流 範囲 |
700～1050ミリアンペア |
1750~2780ミリアンペア |
|
出力 |
開回路電圧 (最大) |
149V |
60V |
|
|
現在の調整値範囲 |
350～1050ミリアンペア |
875~2780ミリアンペア |
|
|
電流リップル |
3.0%(@評価された 現在） |
|
|
|
電流許容差 |
±5% |
|
|
|
セット アップタイム |
500MS/230VAC 、 1200MS/115VAC |
|
|
|
電圧 範囲 注記.5 |
100～305VAC 142VDC ～ 431VDC （「S」を参照してください）走行特性「ang」 方法 の 導かれた 「モジュール」セクション) |
|
|
|
周波数範囲 |
47 ～63Hz |
|
|
|
力 係数 (標準値) |
PF≥0 .97 / 115VAC 、PF≥0 .95 / 230VAC 、PF≥0 .92 / 277VAC で 満杯 負荷 (「力率特性」の項を参照してください) |
|
|
|
全高調波歪み |
THD< 10％（@負荷≥50%で 115VAC/230VAC 、@負荷≥75% で 277VAC) 「全高調波歪み（THD）」を参照してください。 " セクション |
|
|
入力 |
効率 (標準値) |
92.5% |
91% |
|
|
交流電流 (標準値) |
1. 1A / 115VAC 0.5A / 230VAC 0.42A / 277VAC |
|
|
|
突入電流(標準値) |
寒い 始める 50A(幅=300μs 測定された で 50% アイピーク)で 230VAC; あたり ネマ 410 |
|
|
|
マックス。 いいえ。 の PSU の上 16A 回路 ブレーカ |
8台(B型サーキットブレーカー) / 14台(円型の uit ブレーカー C) AC230Vで |
|
|
|
漏れ電流 |
<0 .75ミリアンペア / 277VAC |
|
|
|
待機する 消費電力 |
待機時消費電力 <0 .5Wのために ABタイプ(調光OFF)(標準版用) |
|
|
DHL/UPS/TNT/フェデックス |
4～5営業日 |
|
EMS |
10～15営業日 |
|
香港郵便航空郵便登録 |
15～18営業日 |
|
貿易条件 |
FOB | EXW | CIF | CNF |
|
サンプルの入手可能性 |
はい |
|
標準納期 |
3～4営業日 |
